STFC系列倉庫分揀坐標光柵

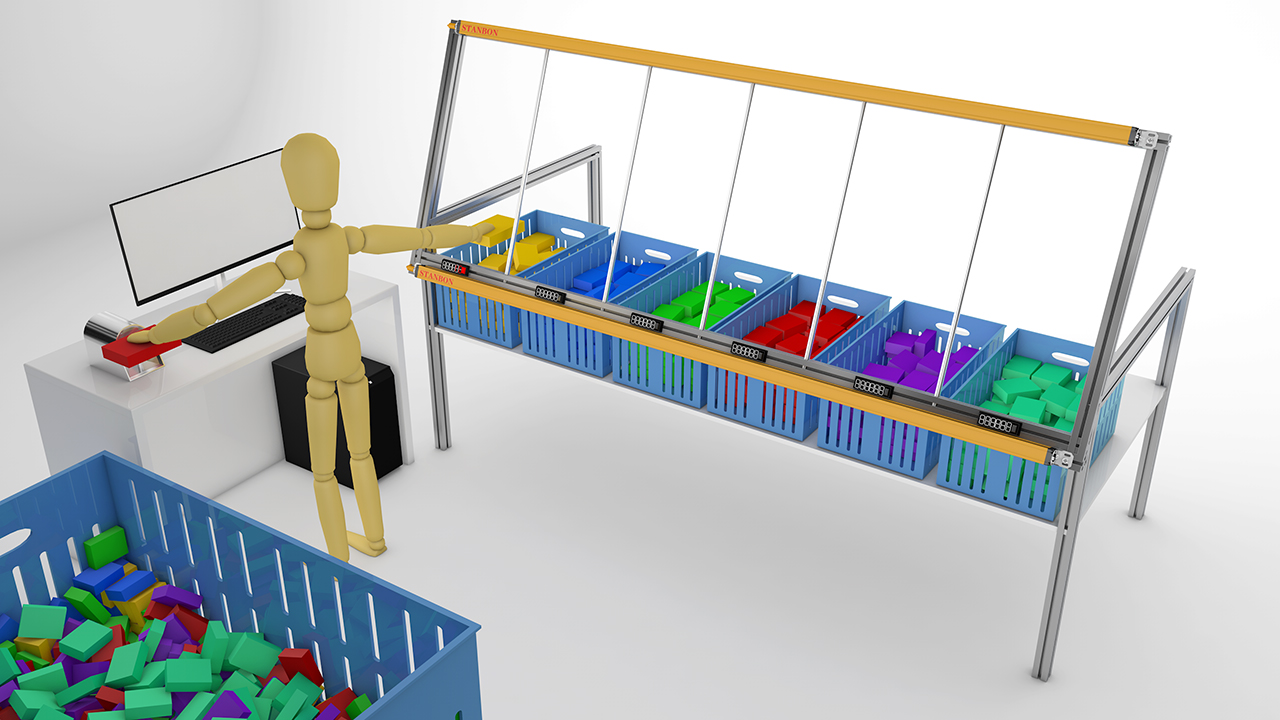

 STFC系列倉庫分揀坐標光柵是基于RS485測量光柵，結合自主研發的CAN雙線高速坐標定位系統，專為物流分揀研發的一款分揀防呆光柵。其工作原理是通過兩組光柵配合形成X、Y軸，兩組光柵發射紅外線時形成一個紅外平面。當有物體通過紅外平面時，對應位置的光束會被遮擋，從而實現對物體的二維定位。也可以只用一對光柵建立X或Y軸，進行一維定位。配合分揀系統，實現準確、高速識別物品是否分揀正確。該產品通過了美國CE認證，質量可靠，性能穩定。

STFC系列倉庫分揀坐標光柵具有以下特點：

*采用線同步技術，從而降低光干擾的可能性，使其工作狀態更加穩定。

*采用進口晶體管、紅外線燈珠等原件，質量可靠，壽命長久。

*反應靈敏，單點紅外掃描時間僅為100微秒，光柵整體在處于最大*長度時（約3米）掃描時間僅為14毫秒。

*采用CAN雙線數據傳輸模式，數據傳輸速度可達每秒1兆。

*光柵采用主動上傳模式，當感應到物體時，即立刻向前端傳輸對應的坐標數據。

*可通過程序自定義坐標識別區域，更加方便靈活，適用性強，便于使用。

*采用CPU自檢技術，確保光柵本身出現故障時（比如電壓不足、纜線斷裂、接觸不良、）不向所控制設備發出錯誤信號。

*性能全面，結構堅固，采用專業光學系統設計，對焊接弧光、閃頻燈光等外界光干擾具備良好的抗干擾能力。

*具備過載保護，短路保護功能。當瞬時電壓過大或者短路時，光柵將進入保護狀態，同時光柵系統會關閉。

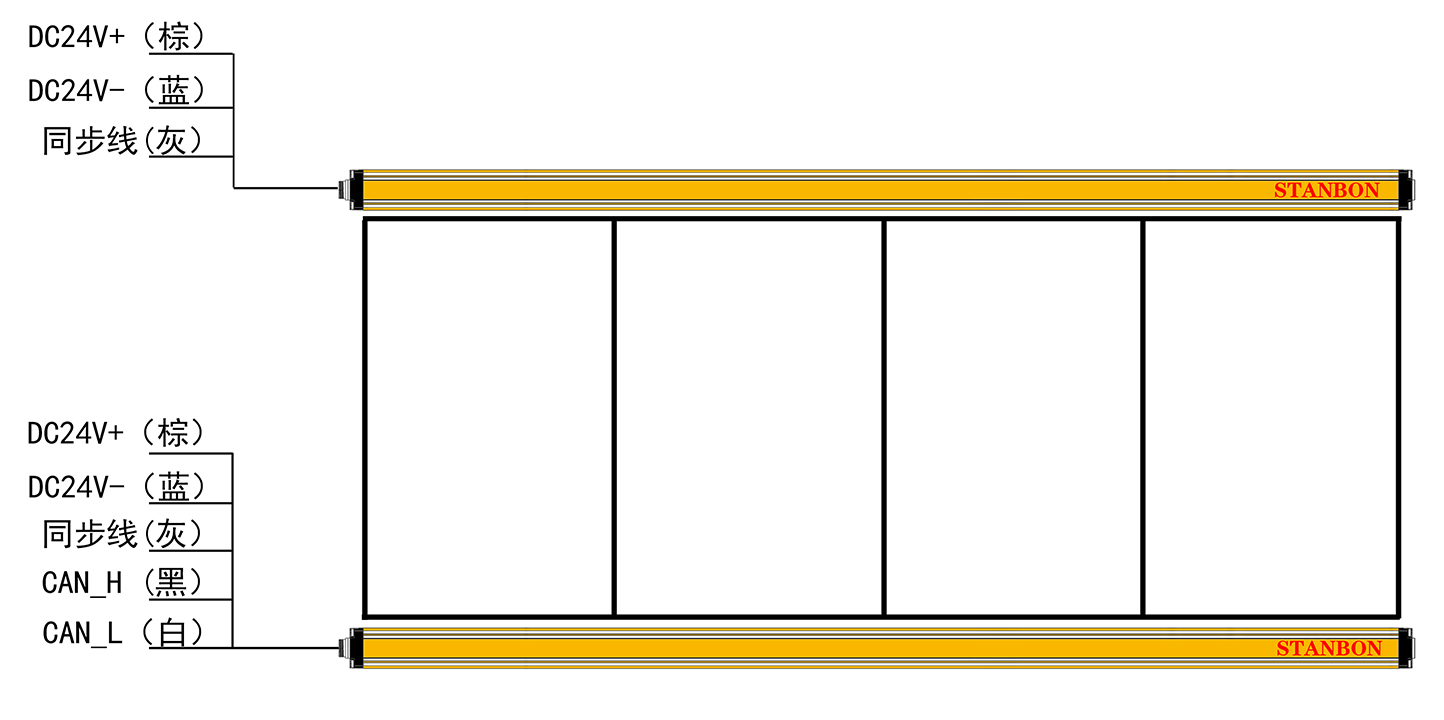

一維坐標檢測光柵圖例：

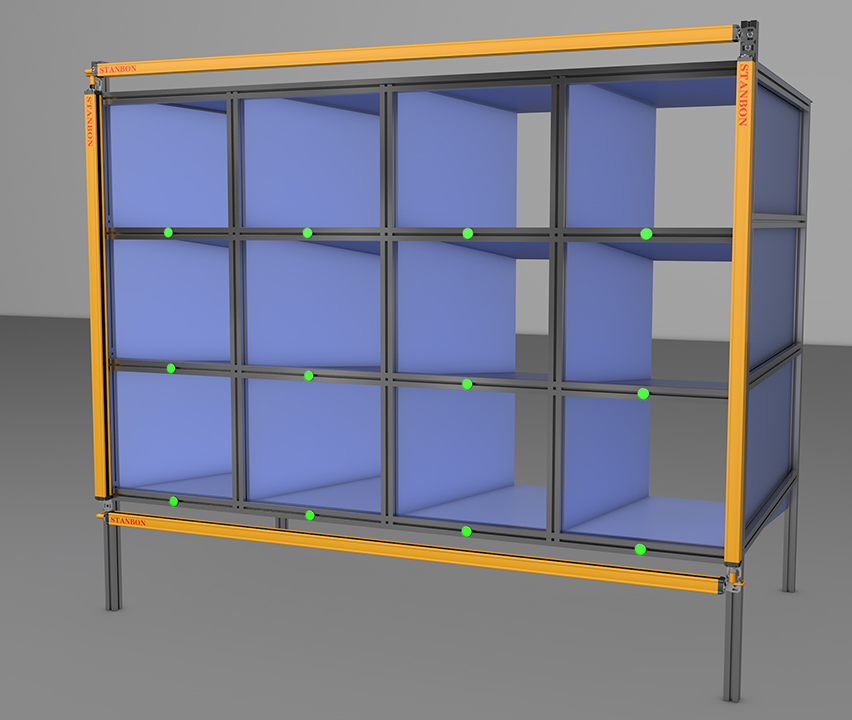

二維坐標檢測光柵圖例：

1、 坐標檢測光柵CAN物理層協議：

l 協議：2.0B

l 波特率：100Kbps

l 支持的信息幀：只支持?jǐn)?shù)據幀，包含光柵主動向主機發送的數據幀以及主機向光柵發送的數據幀。

l 濾波器：主機和站點發送的數據幀中，其標識符為29個二進制位。主機可產生兩種幀標識符，如果幀標識符為0時(廣播幀)，其向網絡中發送的數據幀所有的光柵都能夠接收到。主機如果發送的幀標識符為某個光柵對應的幀標識符，則只有對應的光柵才能接收到。每個光柵都具有唯一的幀標識符，其通過特殊的數學運算而得到，每個光柵發送的數據包中其幀標識符都是固定的。

2、 一維坐標檢測光柵CAN應用層協議：

l 狀態數據幀：當物體遮擋光柵的一瞬間以及物體離開的一瞬間，光柵將檢測到的物體遮擋位置以及遮擋范圍封裝成狀態數據幀并發送到主機

3、 二位坐標光柵CAN應用層協議：

l 狀態數據幀：當物體遮擋光柵的一瞬間以及物體離開的一瞬間，光柵將檢測到的物體遮擋位置以及遮擋范圍封裝成狀態數據幀并發送到主機
